概述

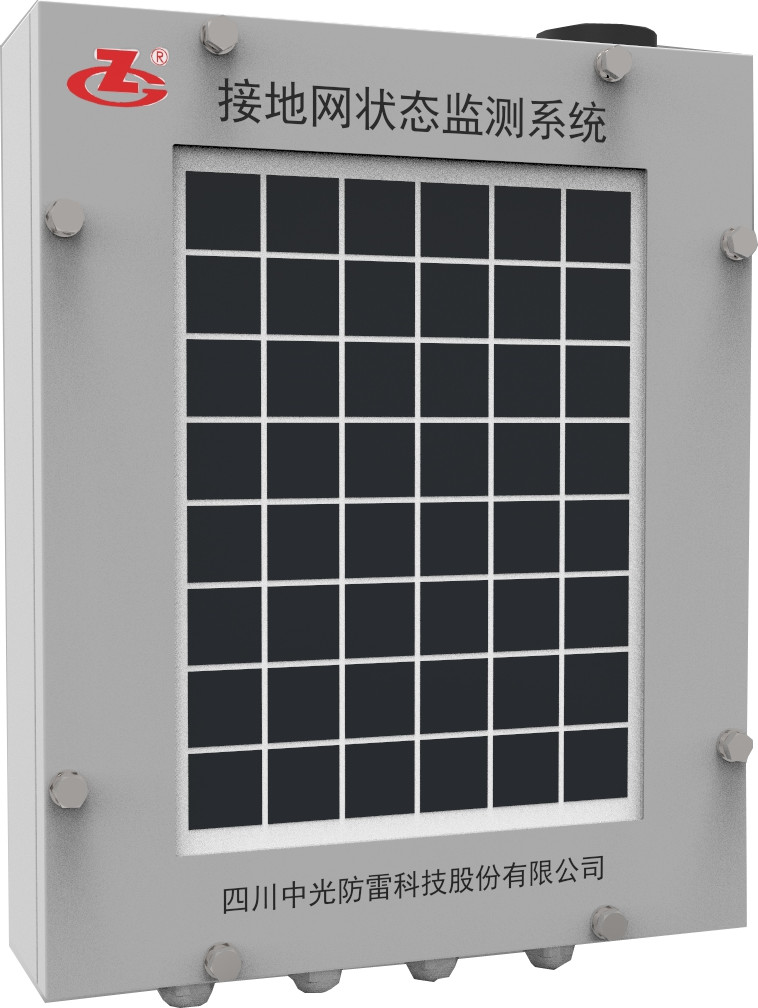

该系统由监测仪、太阳能板、温湿度传感器、监测软件等组成，外壳材料有耐高低温、防腐、阻燃等特性，确保野外、室内等长时间在线监测的高精度、高稳定性、高可靠性。监测仪能接收服务器指令，修改监测时间间隔，测试的数据传送给后台服务器。由后台服务器生成报表，方便保存历史数据，供查询、打印、分析等。
可用于输电线路杆塔、通信铁塔上，能自动在线监测杆塔接地电阻及土壤温湿度等数据，通过GPRS通讯传送到后台服务器，可根据客户要求设置监测时间和监测频率。
执行标准
IEC61010-4-3、IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529
使用环境
锂电池 | 5000mAH，7.4V |
太阳能板 | 5W, 18V |
温度 | -40 ℃～55 ℃ |
相对湿度 | ≤80 % |
气压和海拔 | 86 kPa～106 kPa |
产品配置(标准配置)
名称 | 数量 | 单位 | 备注 |
监测仪 | 1 | 台 | |
电极 | 2 | 个 | |
电缆线 | 1.5 | 米 | AVR*4 |
电缆线 | 1.5 | 米 | AVR*2 |
BVR电线 | 150 | 米 | 红蓝黑各50米 |
温湿度传感器 | 1 | 套 | |
监控服务软件 | 1 | 套 | 一个项目配一套 |
WEB软件 | 1 | 套 | 一个项目配一套 |
性能指标
监测功能 | 量 程 | 精度 | 分辨力 |
接地电阻 | 0.01Ω～20Ω | ±2%rdg±3dgt | 0.01Ω |
20Ω～200Ω | 0.1Ω | ||
200Ω～2000Ω | 1Ω |
技术规格
功 能 | 在线监测输电杆塔接地电阻、土壤温湿度 |
监测方式 | 精密三线监测 |
监测方法 | 接地电阻：额定电流变极法，监测电流11mA Max，128Hz |
数据模式 | 平均值 |
监测时间 | 接地电阻：约120秒（4次） |
监测次数 | 10000次以上 |
通讯方式 | GPRS通讯 |
数据存储 | 将监测数据保存到设备中，存储100条历史数据，循环更新 |
数据传输 | 每次监测结束，将监测数据通过GPRS通讯方式传送到后台服务器 |
间隔时间 | 可设置,自动监测间隔时间设置范围：1～999小时 |
功耗 | 待机: 25mA Max |
监测：650mA Max | |
发送数据：1.42A Max | |
质 量 | 监测仪：3.5Kg |
过载保护 | 测试接地电阻时：E-P、E-C各端口间AC 280V/3秒 |
绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
防水等级 | IP65 |
污染等级 | 2 |
外形尺寸
