概述
该系统通过安装在塔桶壁上的监测装置，实时、准确地监测到通过风力发电机塔桶的电涌电流信息。
雷电威胁着风力发电机的安全运行，因此我们需要准确地掌握风力发电机遭受雷击的时间、次数、雷电流峰值、极性、电流变化率、电荷量、比能量,便于评估风力发电机组雷电防护设施的效果，为该区域进行防雷设计和改造、保险理赔提供依据，保障风力发电机组的安全运行。
使用环境
电源 | POE供电 |
温度 | -40 ℃～70 ℃ |
相对湿度 | ≤95 % |
气压和海拔 | 86 kPa～106 kPa |
产品配置(标准配置)
名称 | 数量 | 单位 | 备注 |
ZGLJ-B5雷电监测仪 | 1 | 台 | |
ZGPOW-5W POE控制盒 | 1 | 个 |
性能指标
项目 | 指标 |
监测内容 | 雷电发生时间、峰值、极性、次数、电流变化率、电荷量、比能量 |
雷电峰值监测范围 | ±1KA～±250 kA |
峰值测量误差 | ≤±10 % |
波前、半峰值时间误差 | ≤±10 % |
采样频率 | 1 MHz |
最大波形采集长度 | 1s |
存储容量 | 200条 |
通信接口 | RJ45 |
通信协议 | Web管理界面/Modbus TCP/FTP/ IEC 60870-5-104 |
防水等级 | IP66 |
防盐雾等级 | C5H |
整机功耗 | ≤6W |
执行标准
Q/75875187-9·7—2016 Lightning monitoring system
GB 4208—2008 外壳防护等级(IP代码)
GB 4943.1—2011 信息技术设备安全 第1部分：通用要求
GB/T 2423系列 电工电子产品环境试验
GB/T 17626系列电磁兼容、试验和测量技术

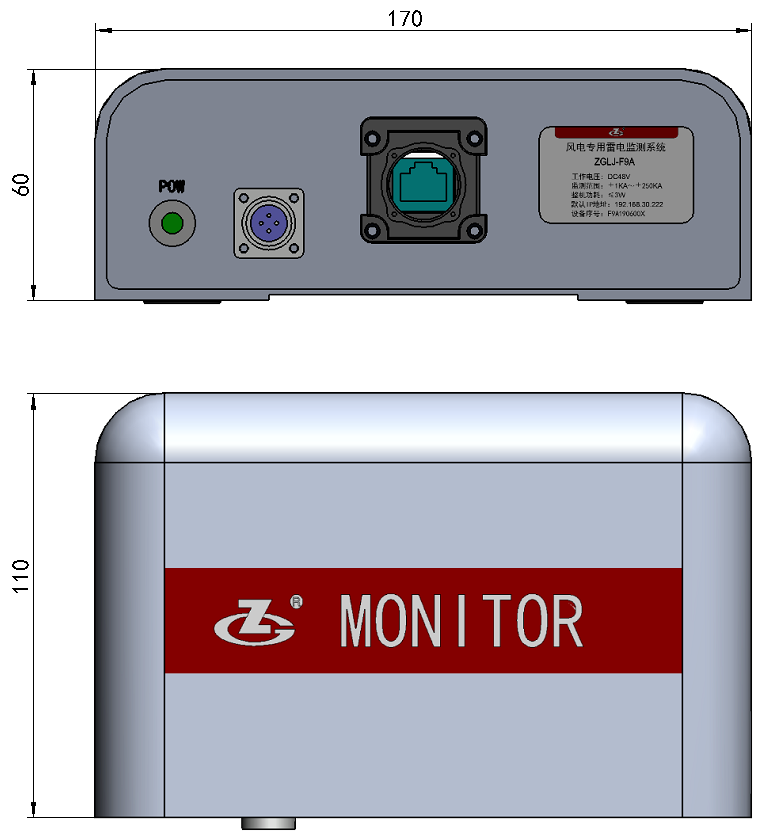

外形尺寸
工作原理

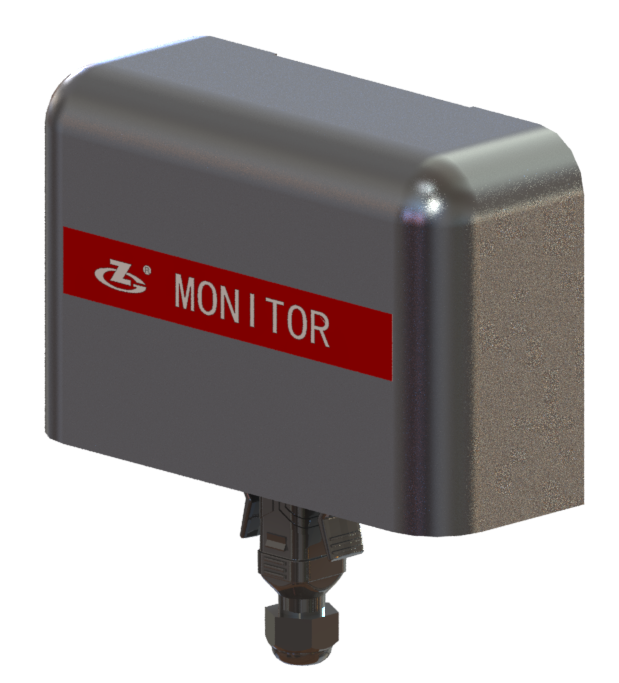

ZGLJ-B5雷电监测仪是将雷电流传感器、数据处理单元、通讯单元集成在一体的雷电监测设备，采用永久强磁铁块将监测仪粘贴在风力发电机塔桶表面。
风力发电机在遭受雷击等情况产生的电涌电流通过塔桶泄放到接地系统，当雷击电涌电流通过安装了雷电监测仪的风力发电机塔筒，传感器会将感应到的雷电流信号送入数据处理单元，数据处理单元将采集、计算、记录雷击电流波形，分析获取关键雷 电波形参数并存储于内部存储器中。用户可通过本地的WEB界面读取监测信息，也可以通过Modbus TCP/FTP/ IEC 60870-5-104协议读取监测数据。
监测仪采用以太网接口，实现数据读取、传输和PoE 方式给供电。

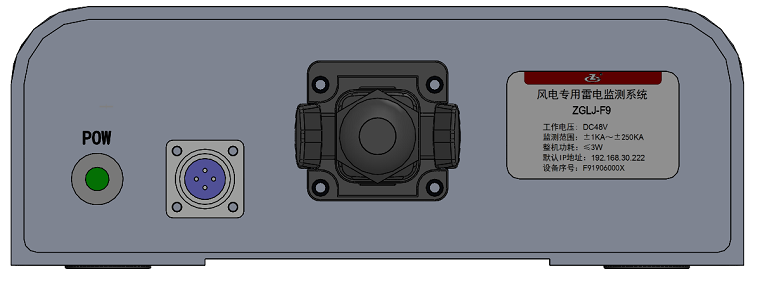

面板指示灯、接口定义
POW电源指示灯
正常：绿色常亮；
异常：熄灭。
故障告警输出：
输出故障告警信号（开关量）到主控系统。
接口1、2脚为雷击计数告警输出，接口3、4脚为供电故障告警输出。
RJ45接口
通过网线接至POE供电设备
Functional Characteristics
4.1雷击故障实时监测
实时记录雷击发生时间、雷电流峰值、极性、次数、电流变化率、电荷量、比能量。
大容量数据储存
数据记录达200条；
具备断电保存功能，长时间监测避免数据丢失。
数据通信
具备以太网接口；
具备Web管理界面/Modbus TCP/FTP/ IEC 60870-5-104协议实现数据本地和远程通信；
告警输出
具备雷击计数干接点信号输出接口，可接入风机控制系统。
具备设备供电故障干接点信号输出接口，可接入风机控制系统。
单口POE供电器
一路POE输出，最大输出功率6.5W；
内置锂电池，断电时自动切换；
为设备提供恢复出厂IP功能。
设备状态监测
具备设备工作状态及关键参数监测，包括采集通道状态、通信状态、设备工作温度等状态及参数是实时监测，具备定期设备工作自检功能，确保设备工作的有效性。
工作参数设置
具备设备工作参数设置功能，包括触发阈值、温度采集时间间隔, 自检时间间隔等参数设置。
高精度传感技术
采用非接触式高精度暂态电流传感器，信号响应频带宽，能有效感应雷电信号。
高可靠性
满足GB/T 17626的要求，具备抗扰能力强等特点：
内置硬件看门狗电路，永不死机；
电源、信号、通讯端口均具备电涌保护功能，确保设备可靠工作；
结构设计工艺精巧、重量轻，拥有多层隔离及水密性材料，抗高温、抗震、抗老化，防腐、防盐雾，具有在恶劣环境能保持正常功效的特点。
